IRP442 - Bedienungsanleitung - G Serien - Megatankdrucker

Sie sind hier: Nachfüllen ganz einfach » Drucker & Druckkopfreinigung » Druckereinigung für Canon Drucker

Grundsätzliche Vorbereitung für das Nachfüllen:

Nachfüllen kann eine riesige Sauerei werden - besonders für Neueinsteiger bzw. ungeübte:

Um den Hausfrieden gerade zu halten, sollten ein paar Grundsätzliche Regeln beachtet werden.

1.) Baue dir eine Nachfüllbox:
Ich nehme dafür einen Kopierpapierkartondeckel und lege ihn mit jeder Menge Küchenrollenpapier aus, damit auch gar nichts durchsuppt
2.) Eine zusätzliche Küchenpapierrolle kann auch nicht schaden.

Damit bist du bestens gerüstet!

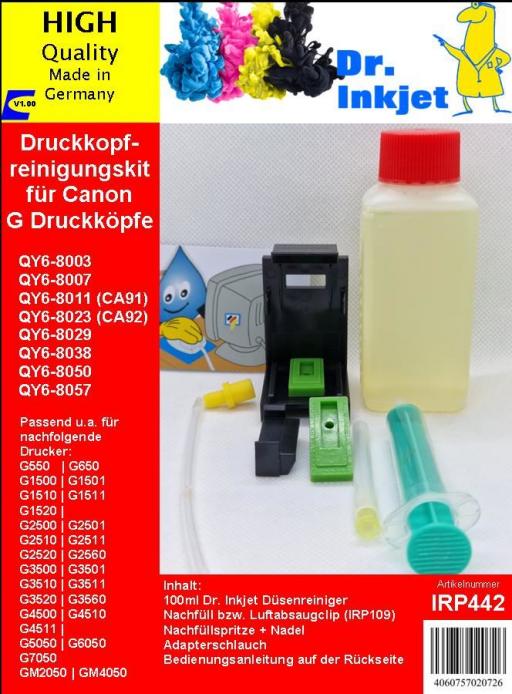

IRP442 Druckkopfreinigungskit für G Druckerserien (Megatanks)

Dieses Druckkopfreinigungsset wurde für den Laien entwickelt, der seinem Druckkopf noch eine Chance geben möchte, bevor er diesen Entsorgt. Für den Umgang mit diesem Reinigungskit ist kein Fachwissen nötig!

Lieferumfang IRP442:

100ml Dr. Inkjet Düsenreiniger

Nachfüll bzw. Luftabsaugclip (IRP109)

Nachfüllspritze + Nadel

Adapterschlauch

deutsche Bedienungsanleitung

Um den Druckkopf bequem und ohne Technisches Fachwissen zu Leibe zu rücken, gibt es von Dr. Inkjet dieses Reinigungskit IRP442 für die nachfolgenden Druckköpfe:

QY6-8003, QY6-8007, QY6-8011 (CA91), QY6-8023 (CA92), QY6-8029, QY6-8038, QY6-8050, QY6-8057 und baugleiche...

Nun aber an die Arbeit:

Zuerst muss der jeweilige Druckkopf aus dem Drucker herausgeholt werden.

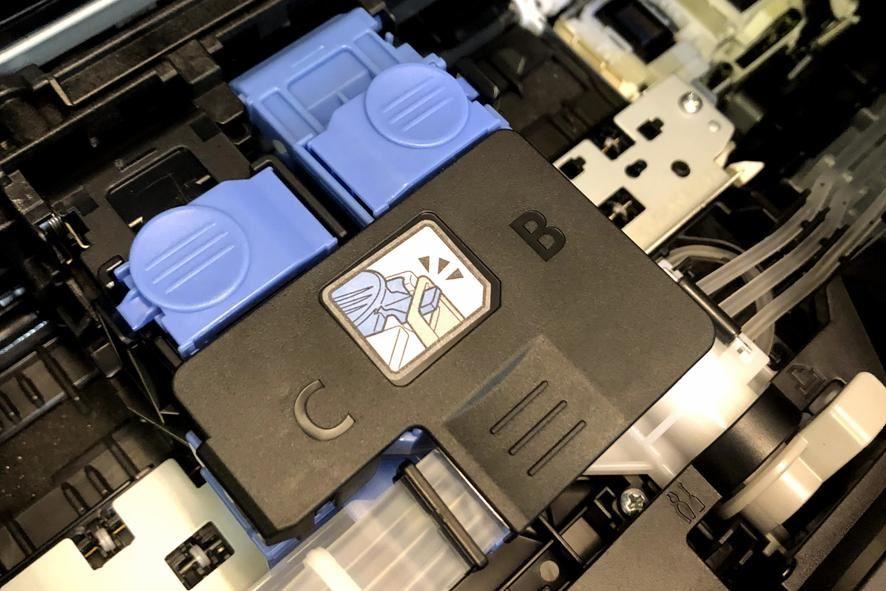

Schalte dazu den Drucker ein und öffne den Druckerdeckel. Nun kommt der Druckkopfschlitten angefahren.

Sobald der Druckkopfschlitten zur Entnahme eingerastet ist, öffne den Deckel und hol den Druckkopf heraus, der gereinigt werden soll und lege Ihn in deine Nachfüllbox.

Als nächstes wird der Schlauchadapter vorbereitet.

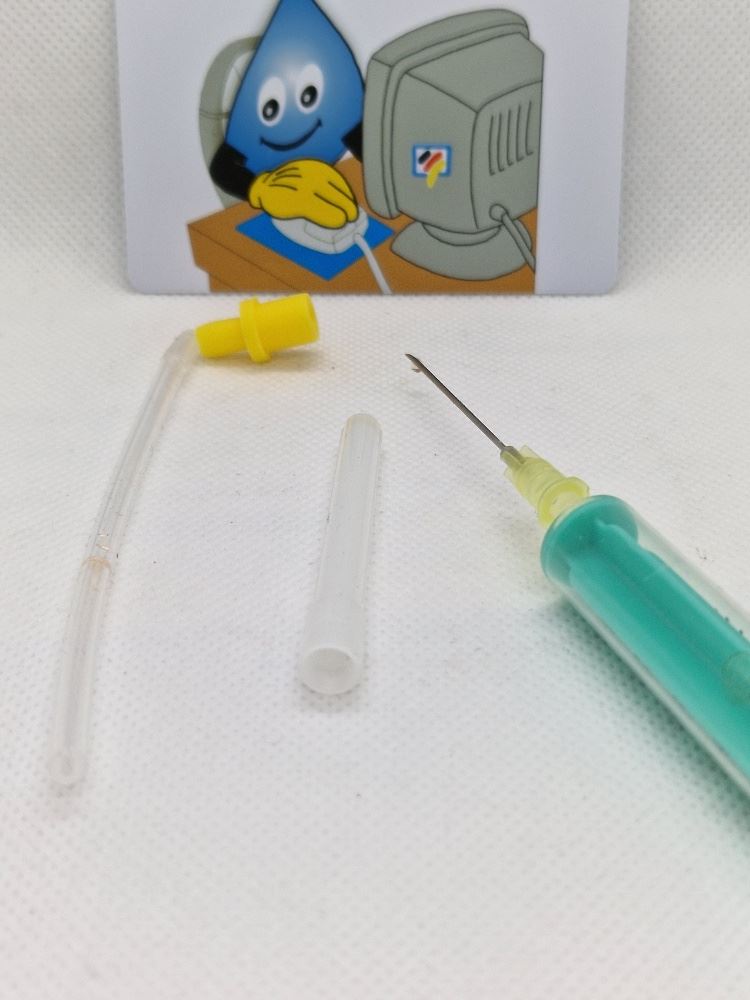

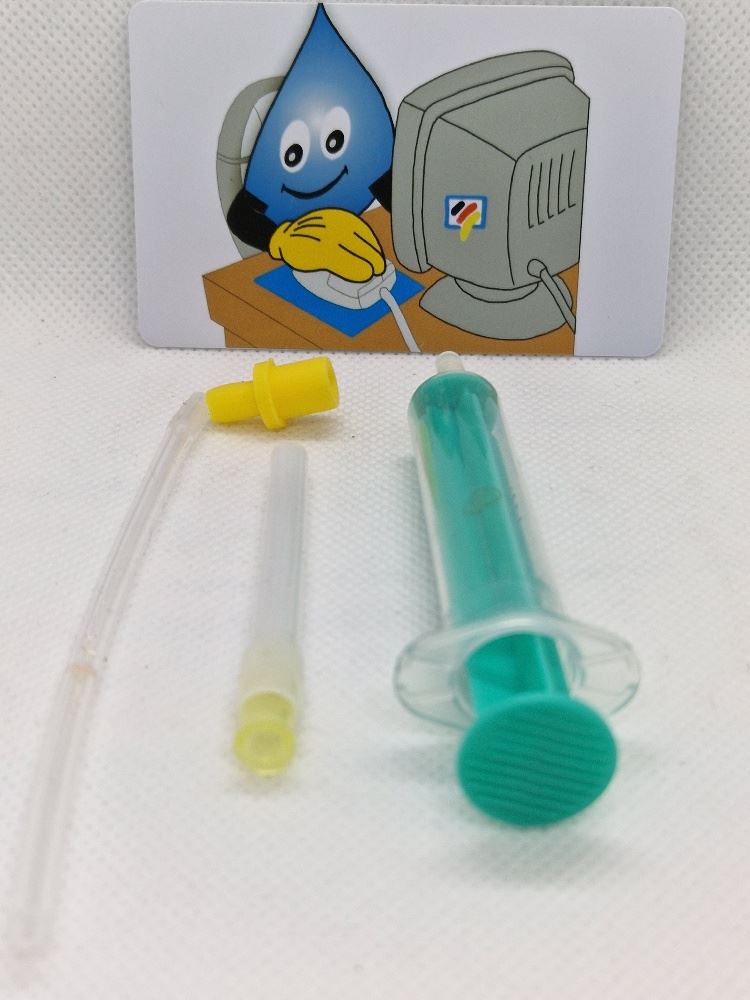

Im Lieferumfang des IRP442 ist eine Spritze, eine Nadel (Achtung SPITZ) und ein Schlauchadapter.

Ziehe Vorsichtig die Kappe von der Nadel und setz diese auf die Spritze. Öffne die Dr. Inkjet Düsenreinigerflasche und ziehe den Düsenreiniger in der Spritze auf. Wie viel ist dir überlassen.

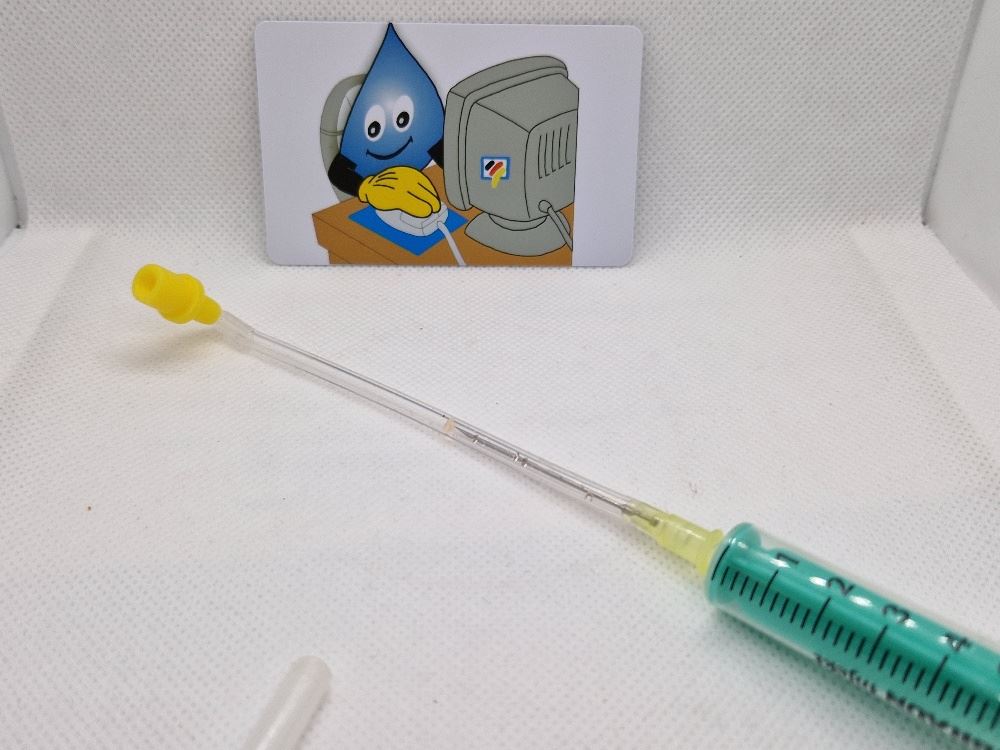

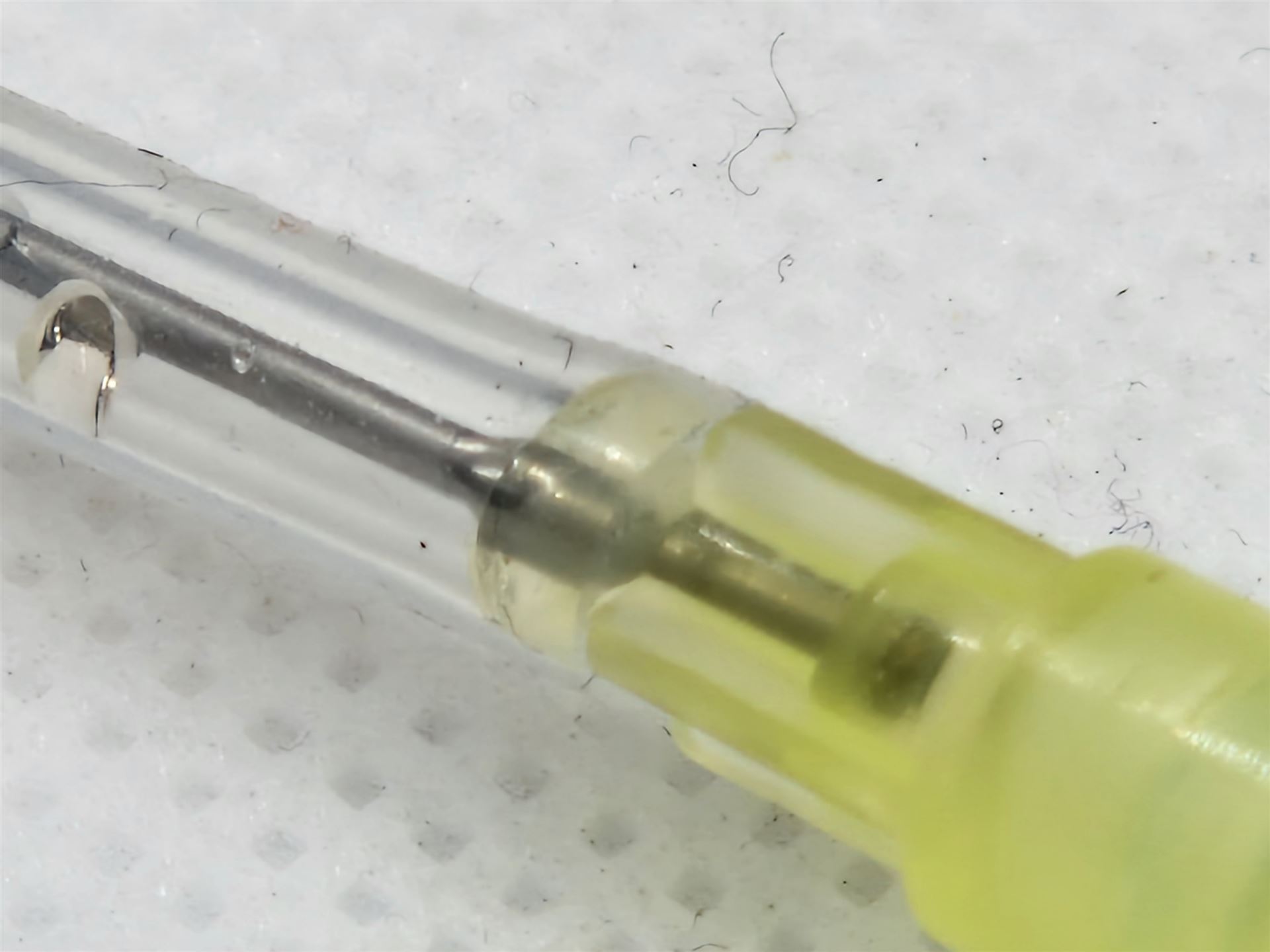

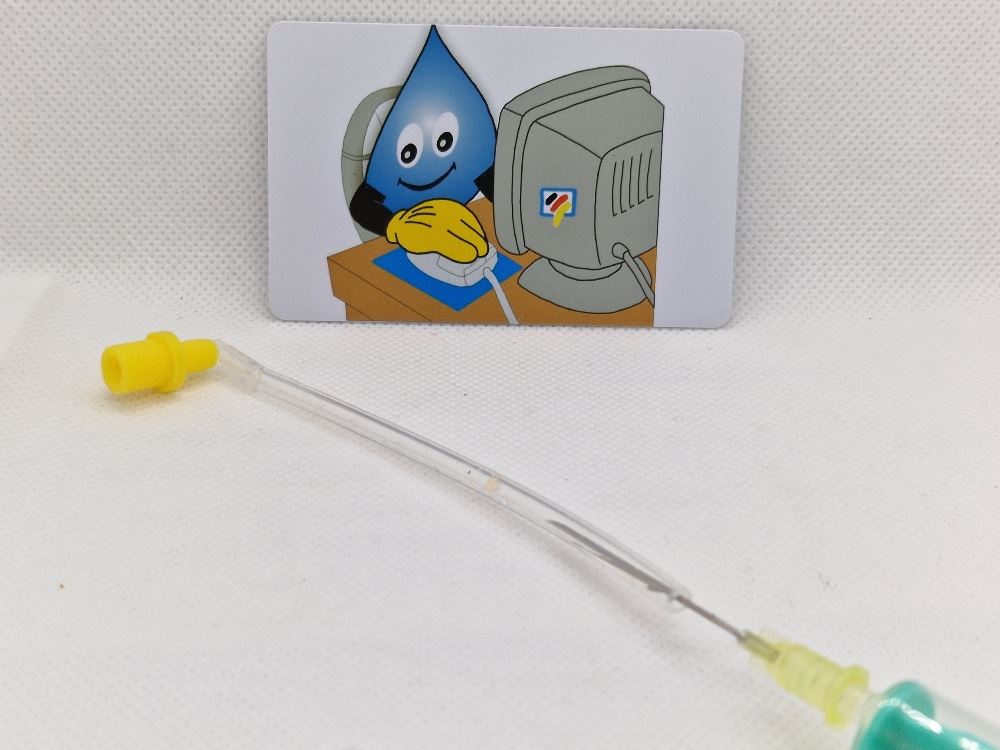

Nun setzte Vorsichtig den Schlauchadatper auf die Nadel und schiebe den soweit drauf, bis es ohne Gewalt nicht mehr weitergeht. Damit ist dann die "ichkannDüsenreinigerindiePatronespritzenVorrichtung" einsatzbereit.

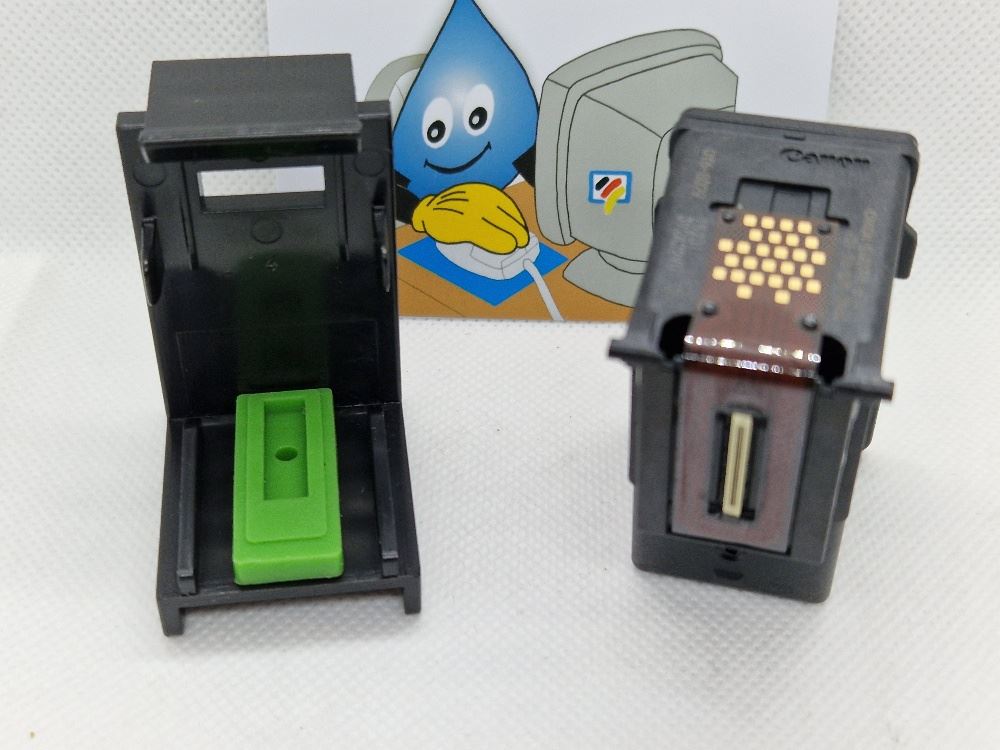

Jetzt kann der jeweilige Druckkopf in den Luftabzugsadapter eingesetzt werden.

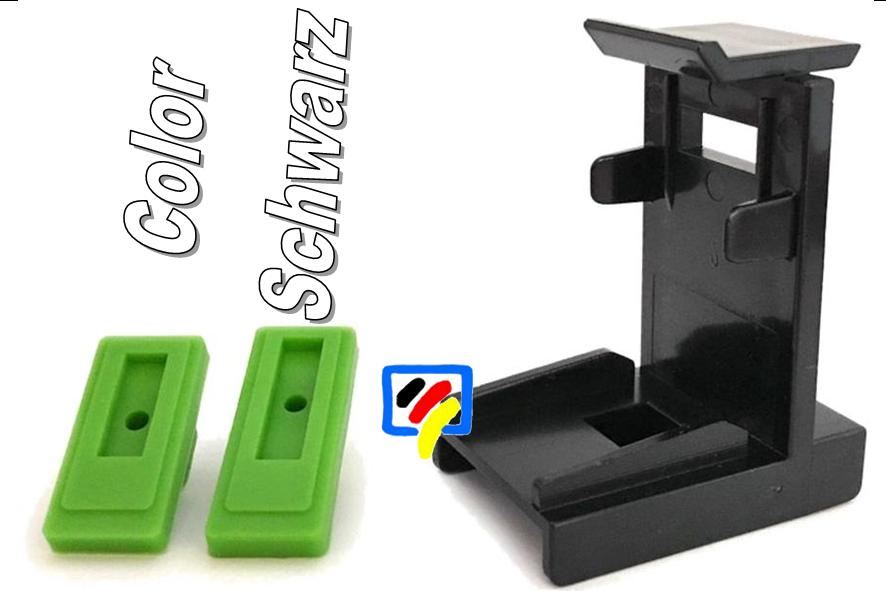

Achte auf das passende Gummiendstück. Dem Luftabzugsadapter (IRP109) liegen 2 Gummiendstücke bei. Der eine hat eine längere Aussparung und ist für den schwarzen Druckkopf - das andere Gummiendstück hat eine etwas kürzere Aussparung und ist für den Colordruckkopf.

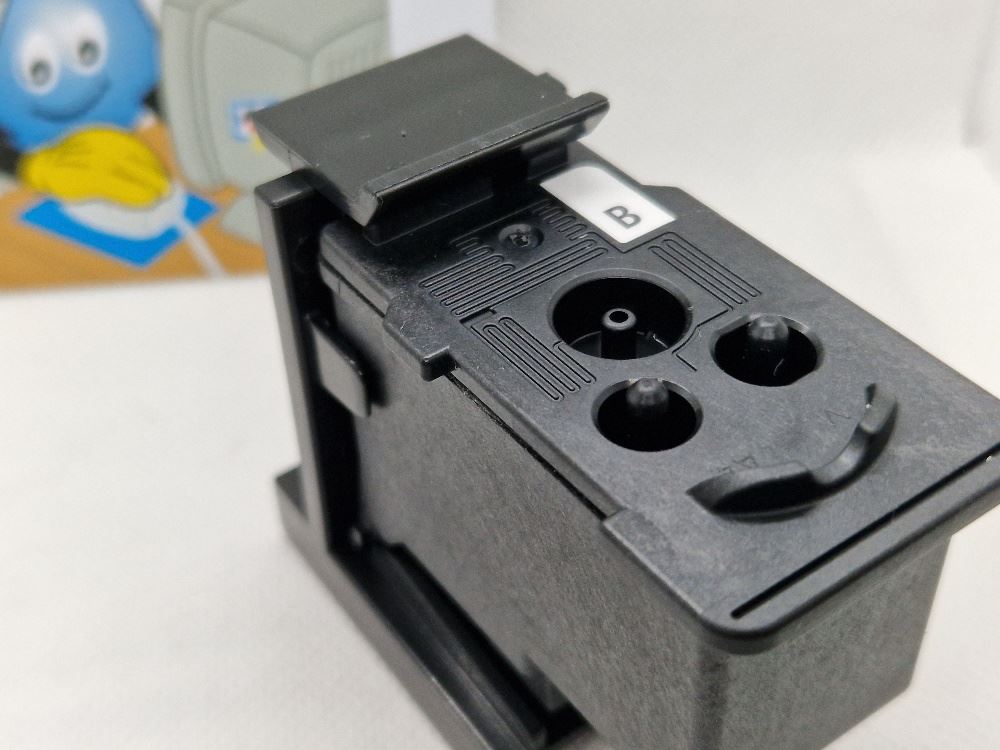

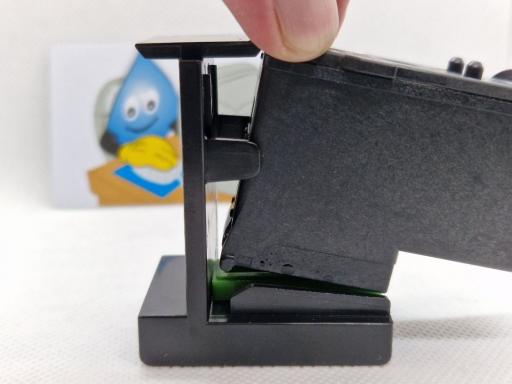

Setze den jeweilig nötigen Gummi ein und stecke den Druckkopf in den Luftabzugsadapter. Es muss dicht sein... sonst ist nix mit Luft und Alttinte raussaugen!

Nun geht es ans Eingemachte...

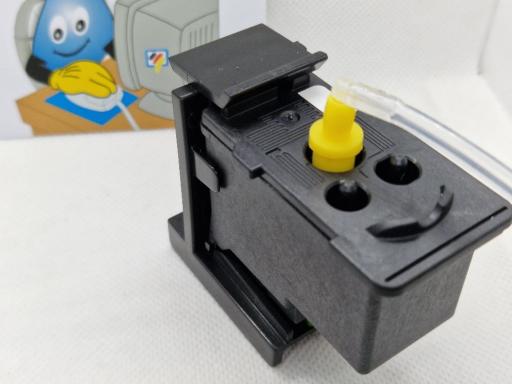

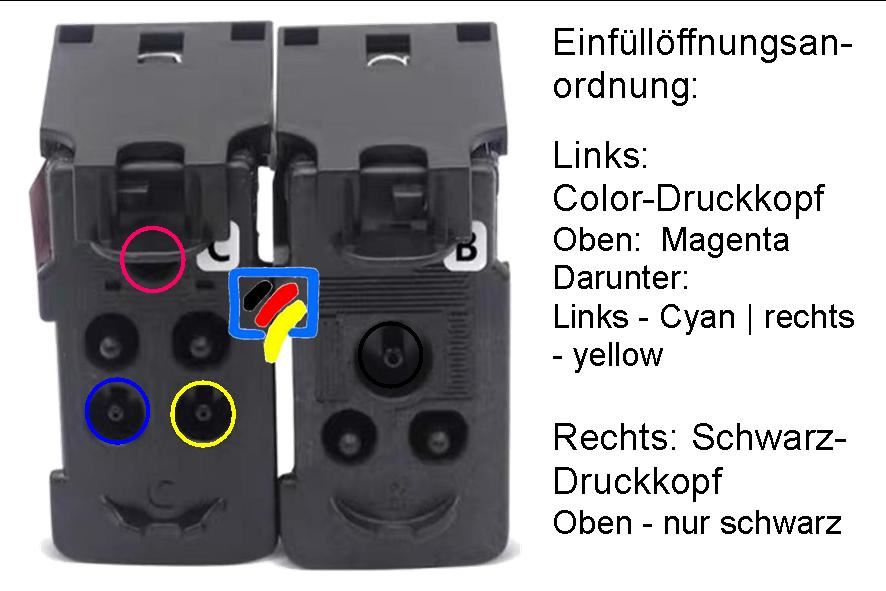

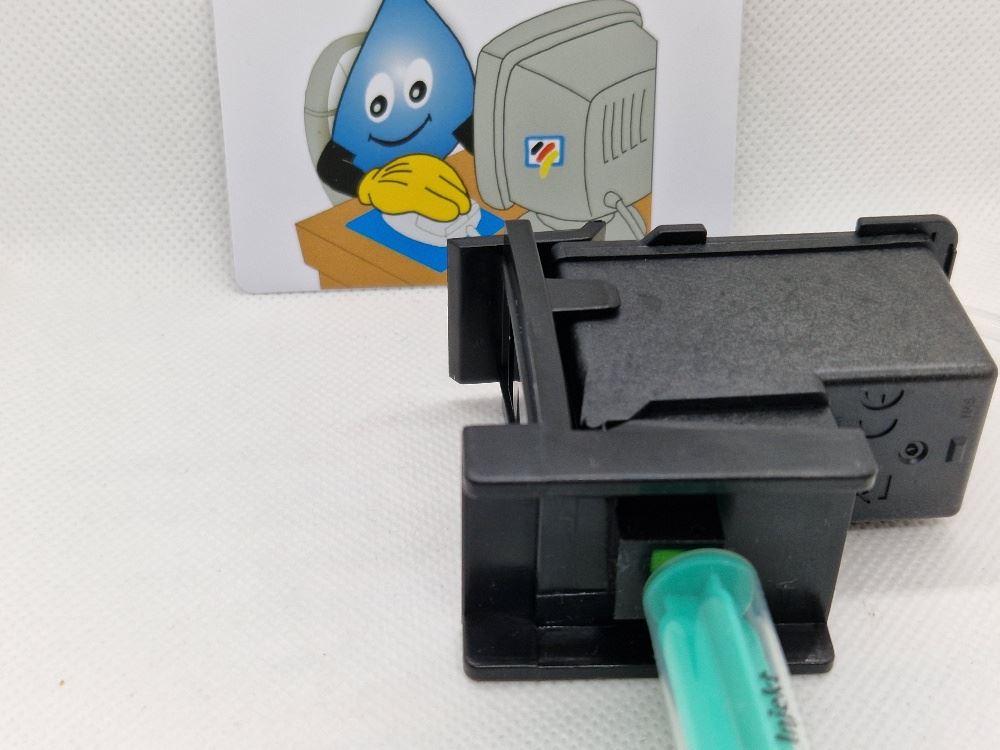

Jetzt wird der Dr. Inkjet Druckkopfreiniger in den entsprechenden Druckkopf eingefüllt.

Eine Weile (mind. 60 Minuten) stehen lassen und dann über den Luftabzugsadapter wieder aus dem Druckkopf den Reiniger und die evtl. Alttinte herausziehen.

Zum rausziehen des Druckkopfreinigers aus dem Druckkopf den Luftabzugsadapter auf die Seite legen.

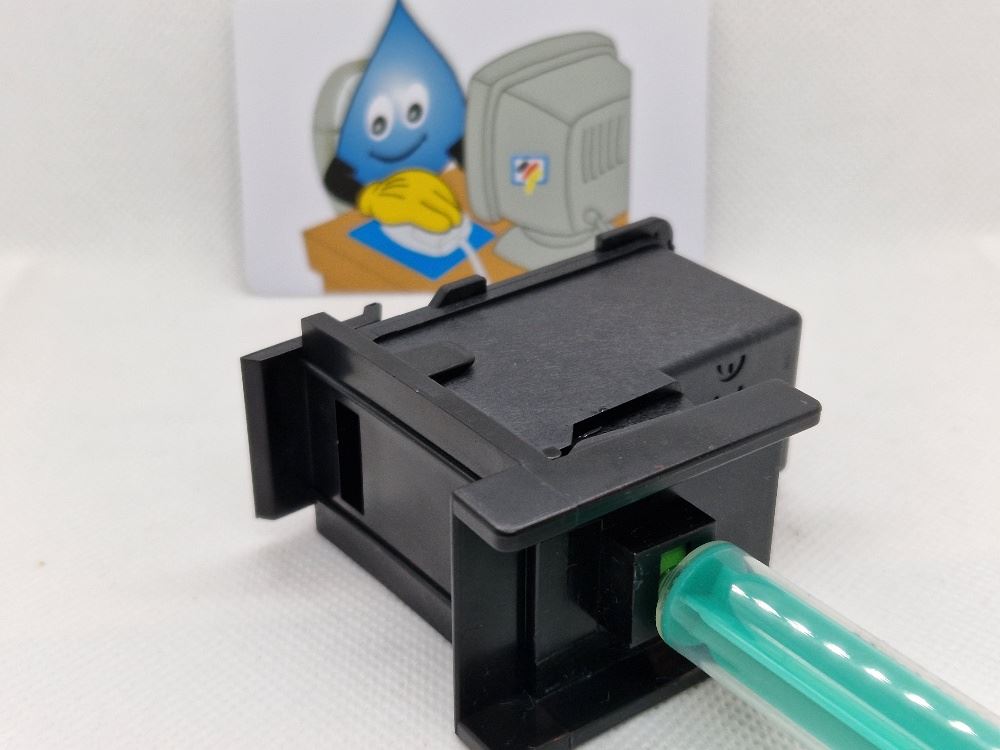

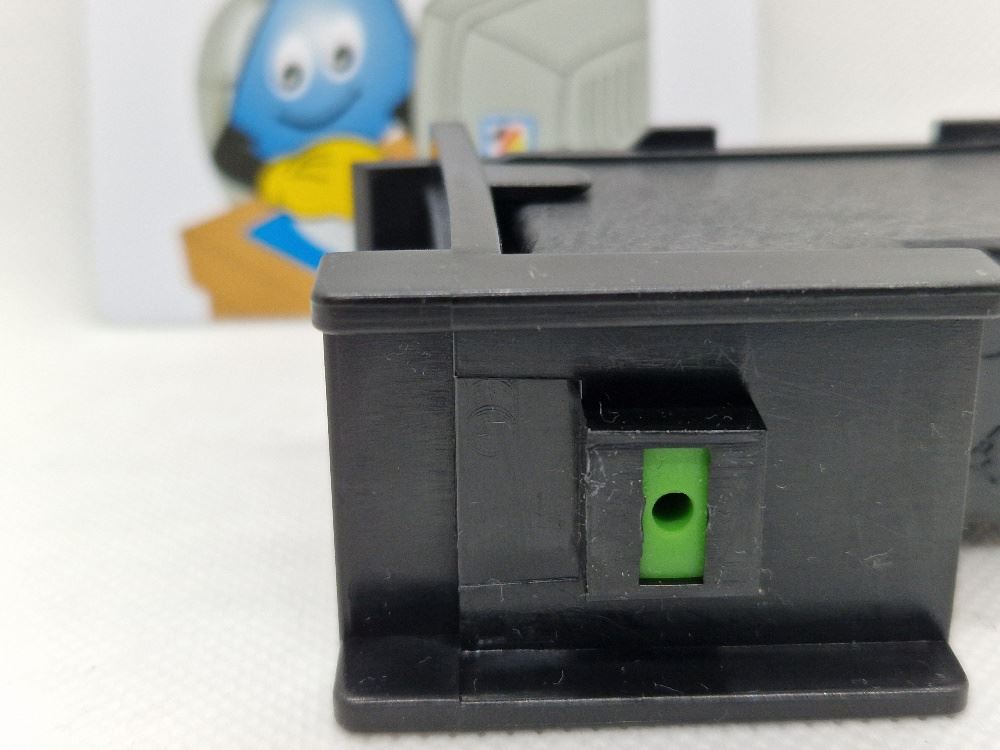

Unten drunter befindet sich ein kleines Loch im Gummiendstück. Dort wird eine Spritze ohne Nadel eingesteckt und der Kolben der Spritze nach außen gezogen. Dadurch entsteht ein Unterdruck, der den Düsenreiniger und evtl. Alttinte aus dem Druckkopf rauszieht.

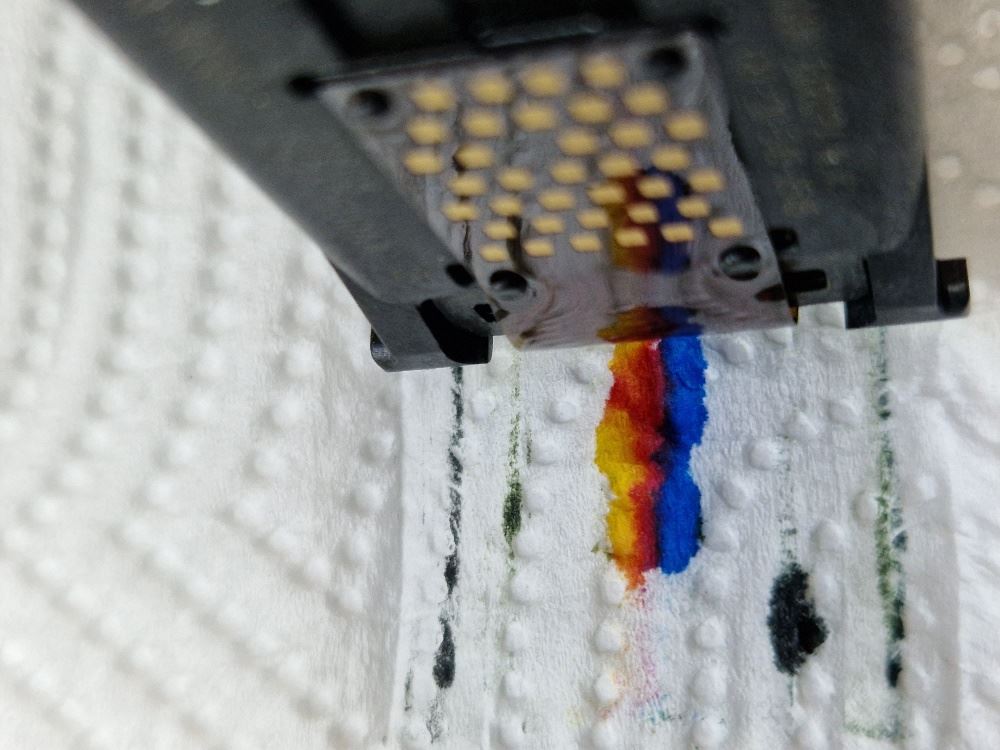

Meistens reicht es einmal aus, alles zu reinigen. Wenn aber die Eintrocknung bzw. die Verstopfung stärker sein sollte, dann muss das ganze insgesamt 3 mal wiederholt werden.

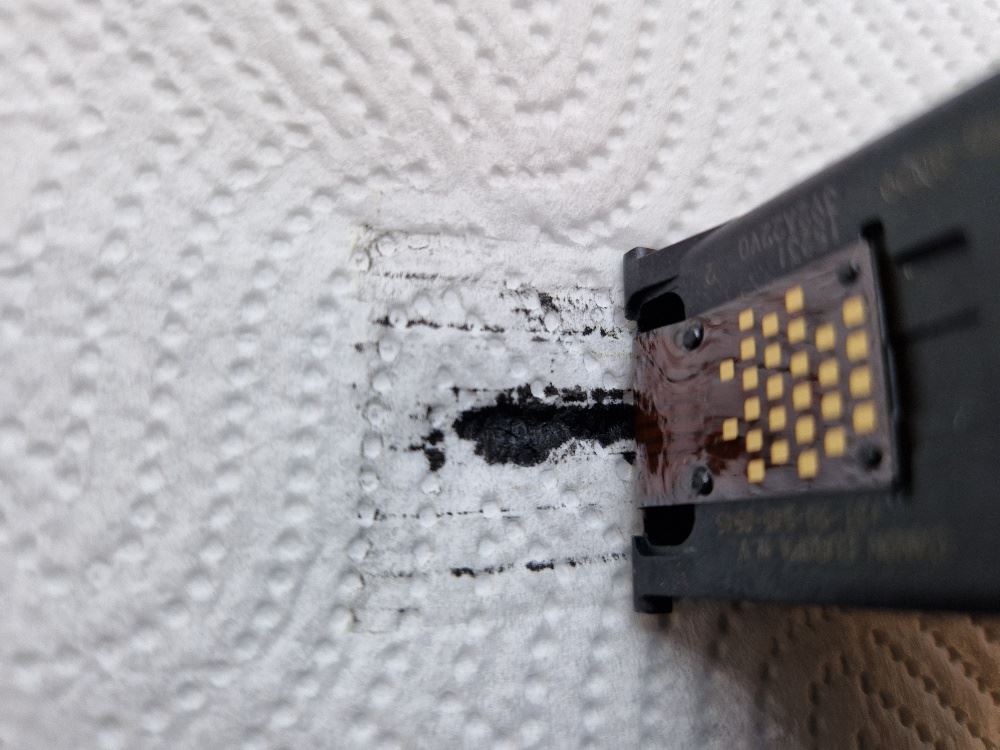

Druckkopf aus dem Luftabzugsadpater entnehmen, ordentlich sauberwischen und ab in den Drucker.

Dort muss die interne Druckkopfreinigung angeworfen werden, damit die Tinte wieder in den Druckkopf vom Drucker reingesaugt wird.

Die ersten Testdruckseiten, werden wahrschenlich noch etwas verwaschen sein, da sich bestimmt noch etwas Reiniger im Druckkopf befindet. Einfach ein paar mal, eine der nachfolgenden Testseiten ausdrucken und dann sollte es bald alles gut sein!

Testdruckseiten

ALLE FARBEN	SCHWARZ	CYAN	MAGENTA	YELLOW

Sollte der jeweilige Druckkopf mechanisch defekt sein oder sein Lebensende erreicht haben, dann hilft auch unser Reinigungskit IRP442 nicht mehr weiter. Da muss ein neuer Druckkopf her!

Haftungsausschluss

Für Schäden, die durch eine unsachgemäße oder falsche Befüllung erfolgen, kann weder der Druckerhersteller noch wir haftbar gemacht werden. Da die Tinte wasserlöslich ist, können die Fläschchen nach Gebrauch ausgewaschen und über die Wertstofftonne entsorgt werden. Spritzen und Kanülen (mit Schutzkappe!) gehören in den Restmüll. selbstverständlich sind wir auch bereit, die leeren Flaschen und das Zubehör zurück zu nehmen. Bitte nicht in Reichweite von Kindern aufbewahren! Bei sachgerechter Lagerung ist die Tinte bis zu drei Jahre haltbar.
