Bedienungsanleitung für Dr. Injet CISS Systeme

CISS / Schlauchsysteme gibt es in den unterschiedlichsten Ausführungen, die sich in erster Linie vom Design und von der Füllmenge der Tintentanks unterscheiden - aber das Grundprinzip ist immer das gleiche: Die Tanks werden mittels Schläuchen an den Patronen befestigt, die so verschlossen sein müssen, das die Patronen keine Luft mehr ziehen. Durch das drucken der Patronen wird Tinte verbraucht und dabei entsteht ein Vakuum, welches sich normalerweise durch Luft wieder ausgleicht. Da die Patronen gänzlich verschlossen sind und nur Luft durch die Zulaufschläuche bekommen, ziehen die Patronen sozusagen automatisch die Tinte aus den Tanks zur Patrone und füllen diese damit wieder auf... Zieht die Patrone aber irgendwo Luft, dann wird das ganze NIX!

Grundsätzliche Vorbereitung für das Nachfüllen:

Nachfüllen kann eine riesige Sauerei werden - besonders für Neueinsteiger bzw. ungeübte:

Um den Hausfrieden gerade zu halten, sollten ein paar grundsätzliche Regeln beachtet werden.

1.) Bau dir eine Nachfüllbox:
Ich nehme dafür einen Kopierpapierkartondeckel und lege ihn mit jeder Menge Küchenrollenpapier aus, damit auch gar nichts durchsuppt.

2.) Eine zusätzliche Küchenpapierrolle kann auch nicht schaden.

3.) Was sonst noch so gebraucht werden könnte >>hier

So nun biste bestens gerüstet und es kann losgehen...

LOS GEHTS - aber erst lesen, dann starten!

Druckkopfpatronen:
Die Idealbedingung wären neue Herstellerpatronen, da diese schon mit Tinte gefüllt sind - aber in der Realität wirst du wahrscheinlich bereits benutzte Druckerpatronen zur Verfügung haben.

Optimal wären die für die meisten Drucker vorhandenen XL Patronen, da dort einfach mehr Tinte reinpasst und wenn das CISS mal unlustig sein sollte, das dann trotzdem druckt...

Ganz wichtig ist, das die Patronen für den Umbau noch nicht ganz leer waren, denn es gilt die Regel, "Ist die Patrone leer - ist Sie Tod"!

Das hat damit zu tun, das in den Druckkopfpatronen ein Heizdraht im Druckkopf eingebaut ist und dieser ähnlich wie bei einer "alten" Glühbirne mittels Strom sich aufheizt und die Ihn umspülende Tinte verdampft und diese dadurch auf das Blatt Papier gesprüht werden kann.

Ganz vereinfacht ausgedrückt. Wenn nun dieser Heizdraht nicht mehr mit Tinte umpült wird, sondern Luft zieht, dann brennt dieser durch und die Patrone ist unbrauchbar. Da hilft dann gar nichts mehr... Tod ist Tod!

Also achte darauf das du einwandfreie Druckerpatronen für den Umbau benutzt - sonst ist die ganze Prozedur umsonst und kann unter Übung abgelegt werden!

Ich setze mal voraus das du dich daran gehalten hast und einwandfreie Druckerpatronen für das nachfolgende nimmst.

Nun bereiten wir mal die Patronen vor damit du die Schläuche ansetzen kannst.

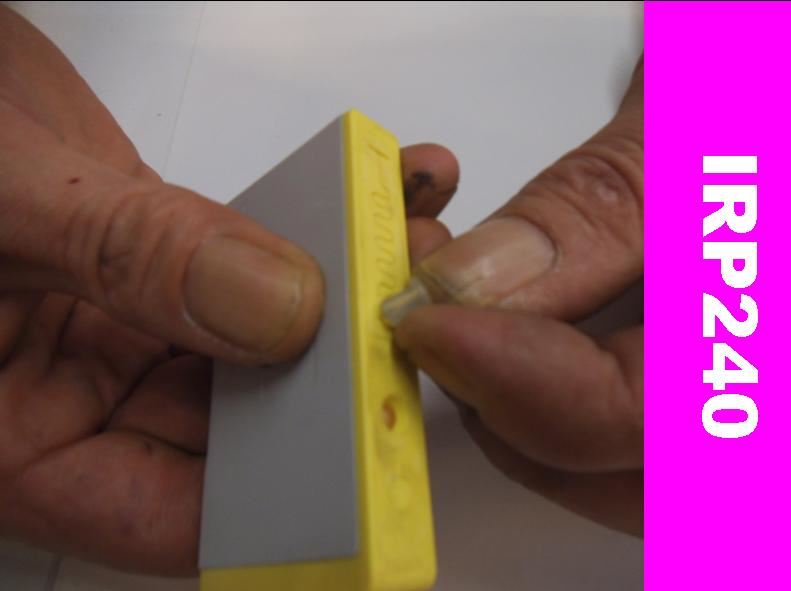

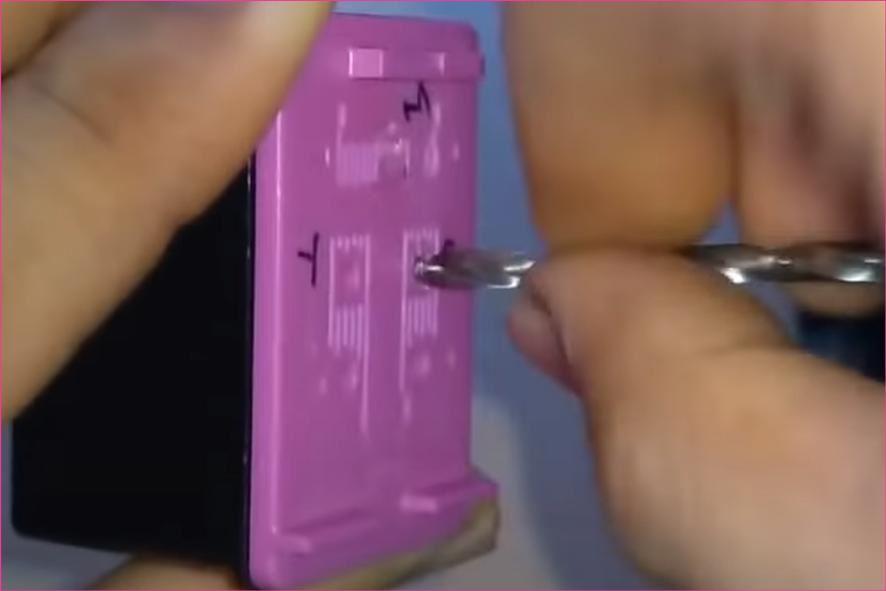

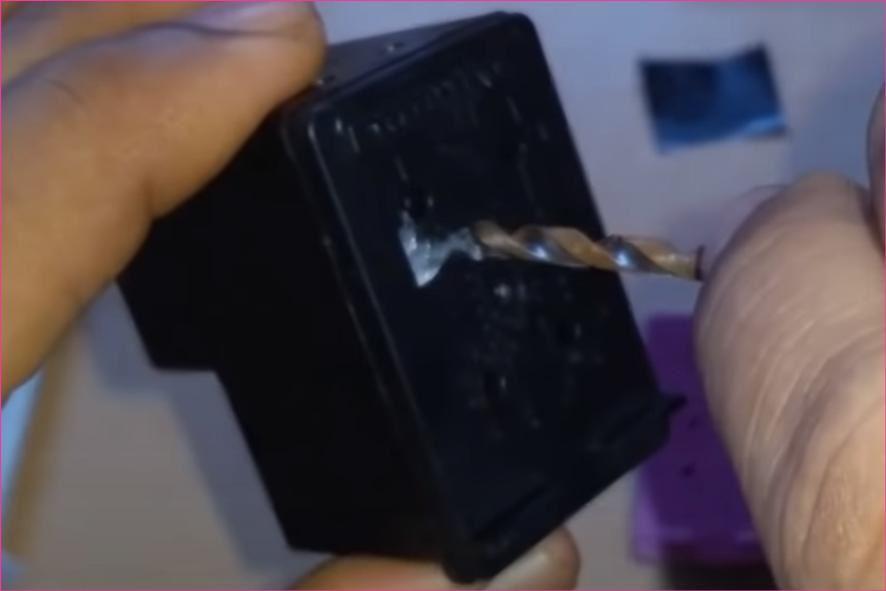

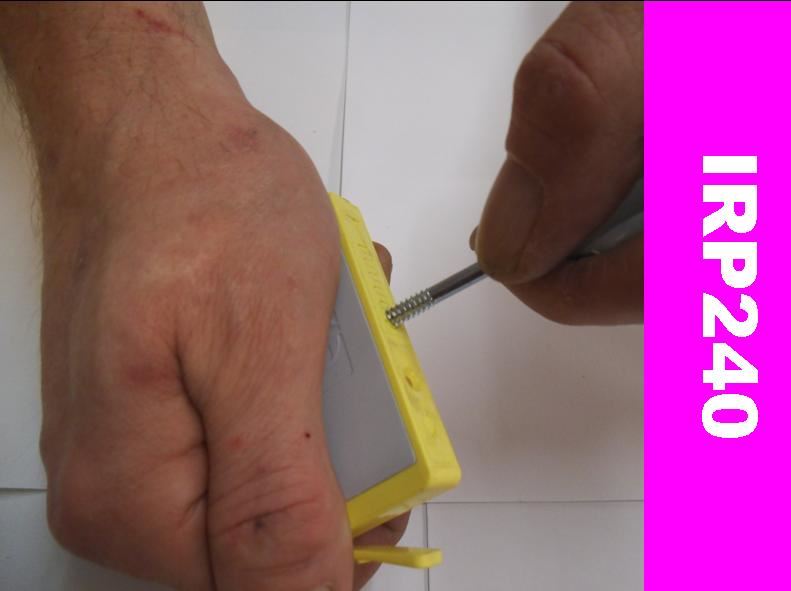

Um die Schlauchwinkel einzusetzen ist es unabdingbar die Schlauchwinkelgummis in die Patrone zu bekommen. Nimm dir einen kleinen Bohrer oder eine passende Schraube und erweitere die passende Nachfüllöffnung soweit, das der Gummi da fest sitzend reinpasst.

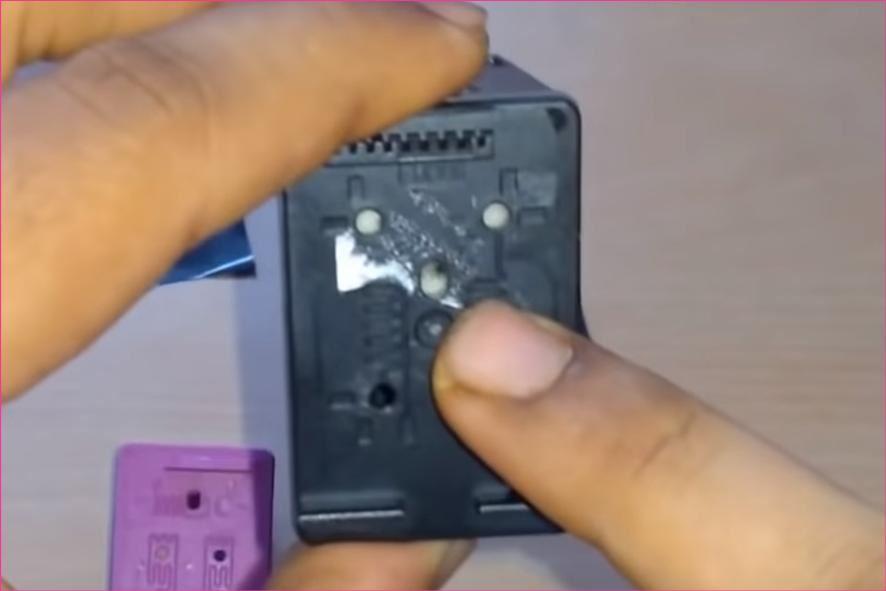

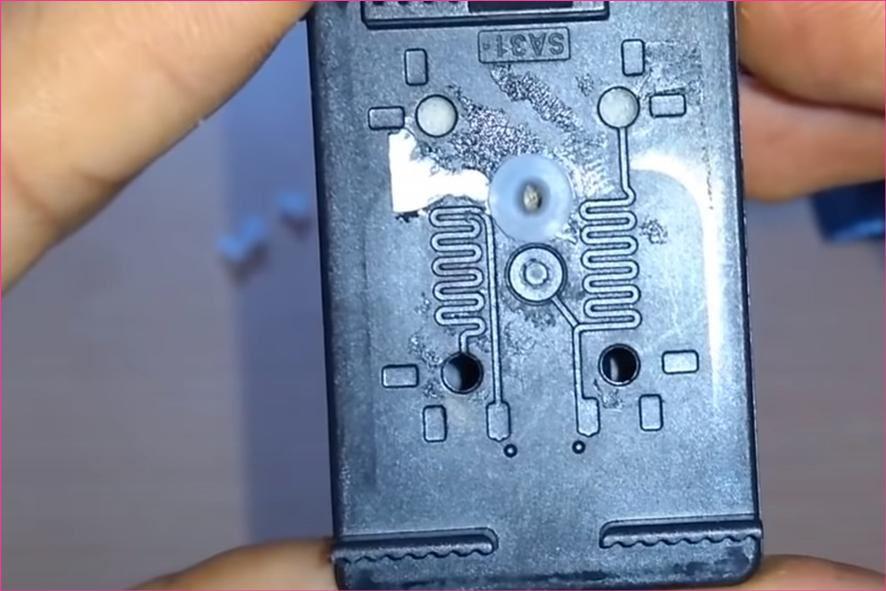

So ist das perfekt.

Das gleiche machst du mit der Farbpatrone.

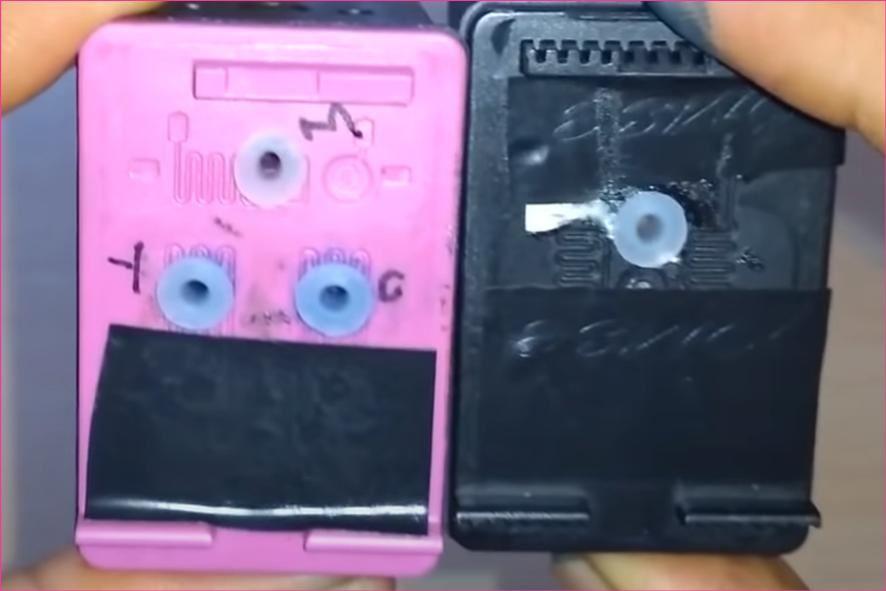

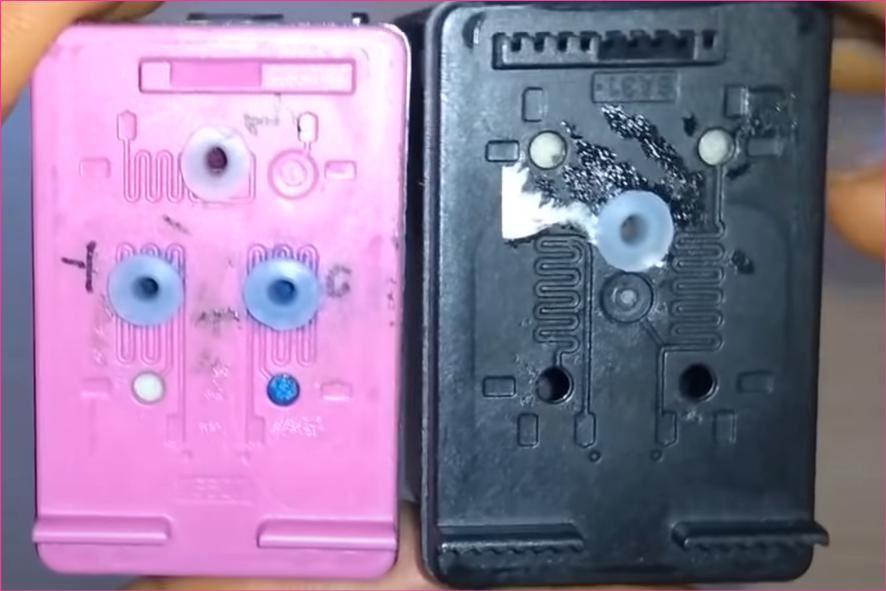

So sollte es dann aussehen!

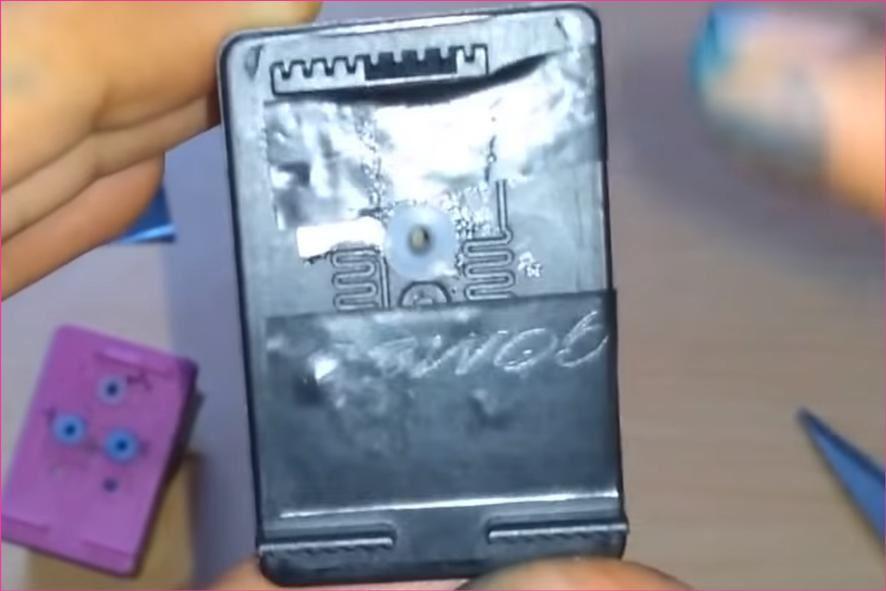

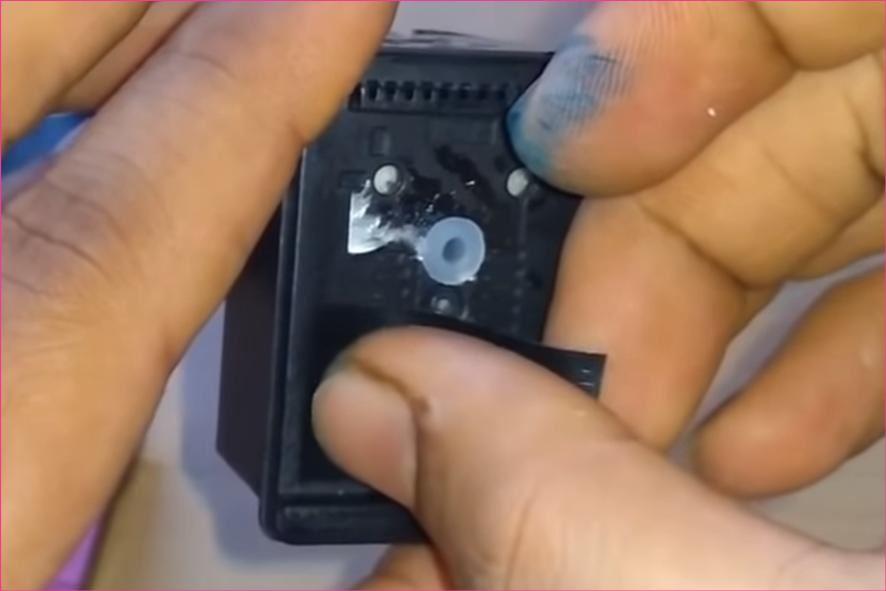

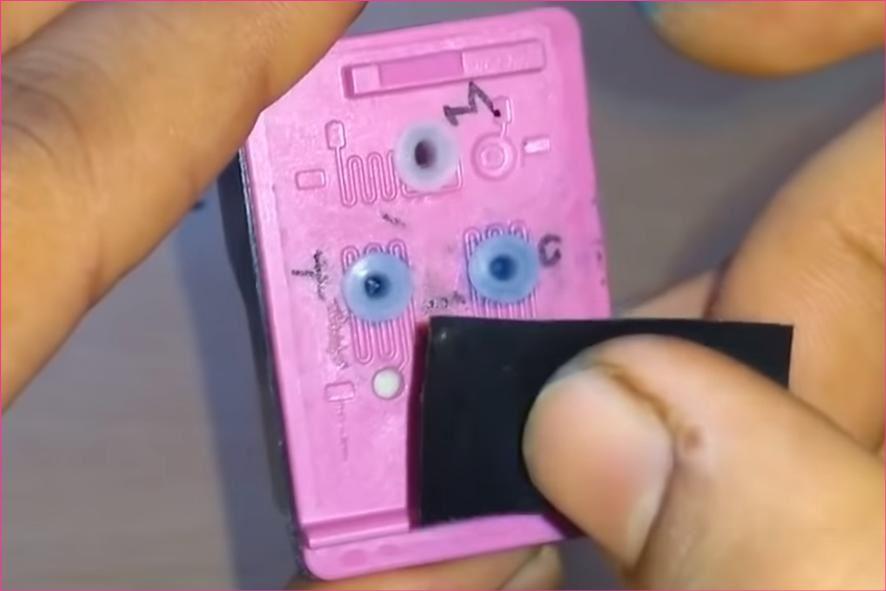

Der nächste Schritt ist, die Patronen Luftdicht abzudichten. In der Regel reicht ein gut klebendes Klebeband.

Das sollte reichen - wenn nicht, besorge dir Heißkleber, Sekundenkleber oder Silikon und mache alles was nach einen Belüftungskanal aussieht dicht.

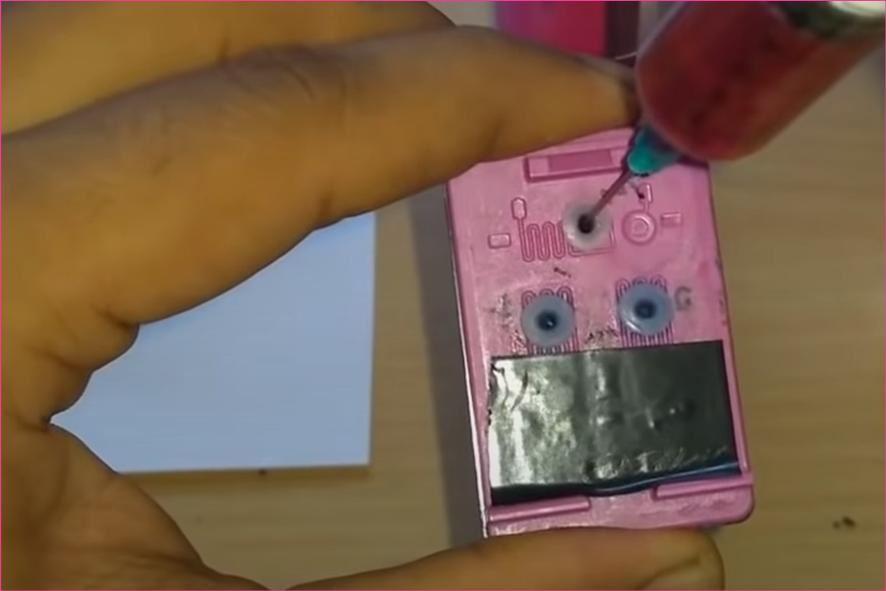

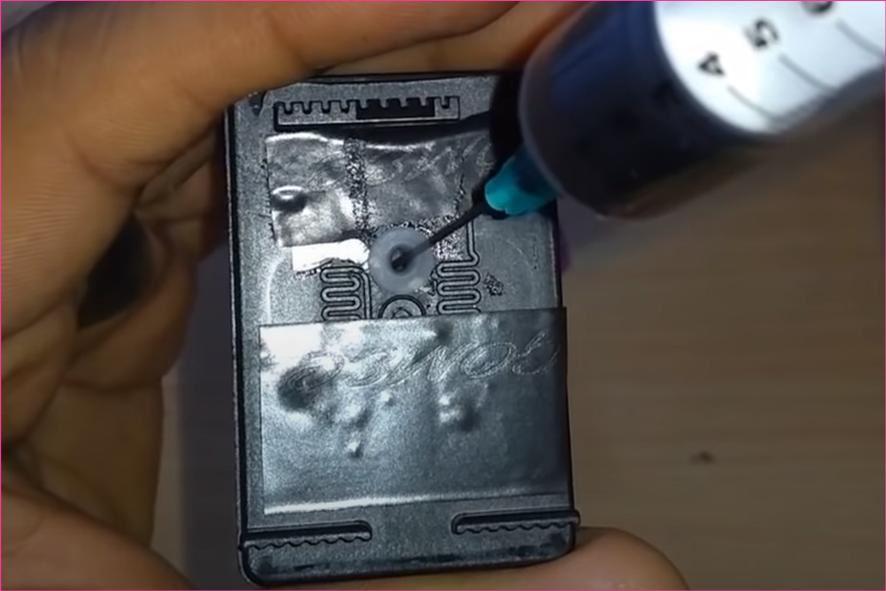

Wenn deine Patrone nicht mit Tinte ganz voll sein sollte, dann hilft alles nix und des muss Tinte rein. Fülle soweit auf, das oben ein Tropfen rauskommt. Dann ziehe ca. 1ml wieder ab, damit die Patrone nicht überfüllt ist.

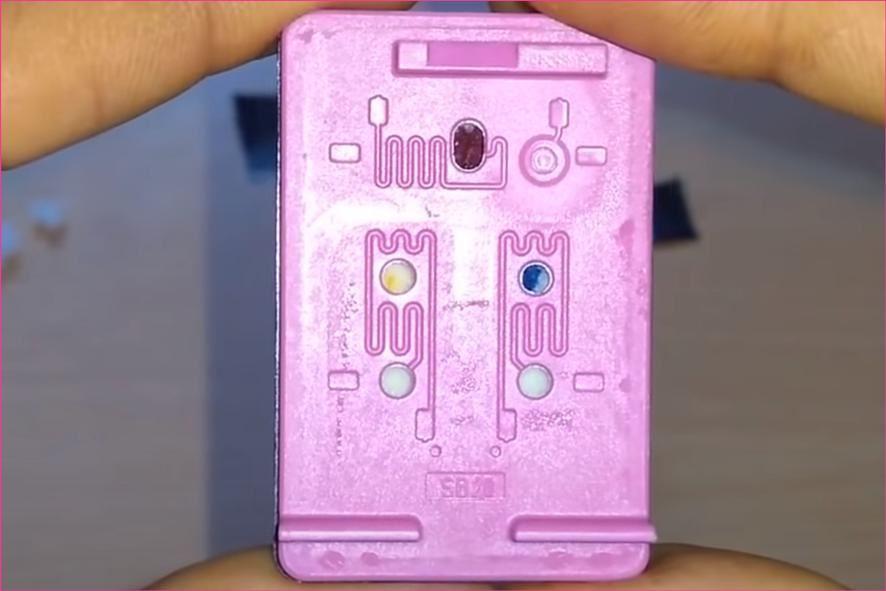

Bei der Farbpatrone müssen natürlich dann alle drei Farben rein. Normalerweise kann man ganz gut mit dem bloßen Auge sehen, welche Farbe wo reinkommt, aber wenn du dir nicht sicher sein solltest, dann mach es nach der Streichholz oder Zahnstochermethode.

Pieck 1 bis 2 cm in die jeweilige Tintekammer und schau dir an welche Farbe am Pieckstück (Streichholz/Zahnstocher/was auch immer) dran ist.
Schreibe dir das besser auf, wo was drin ist.

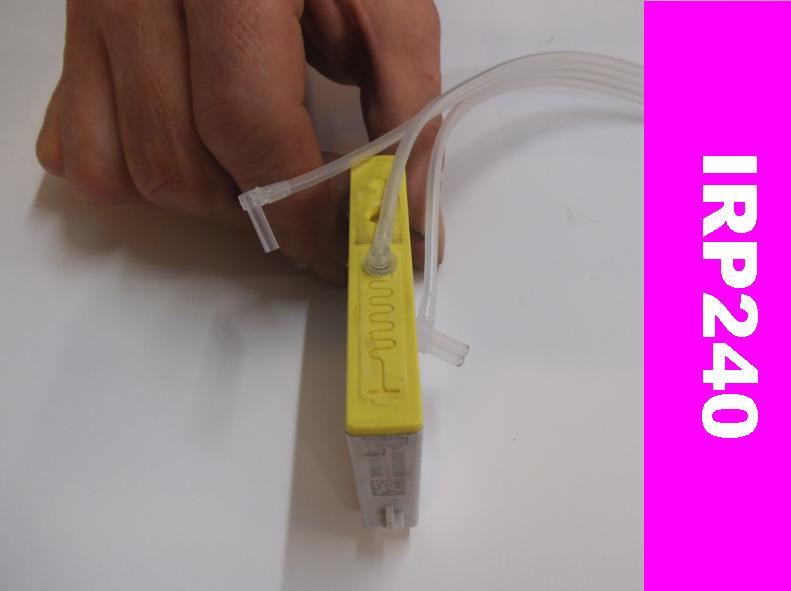

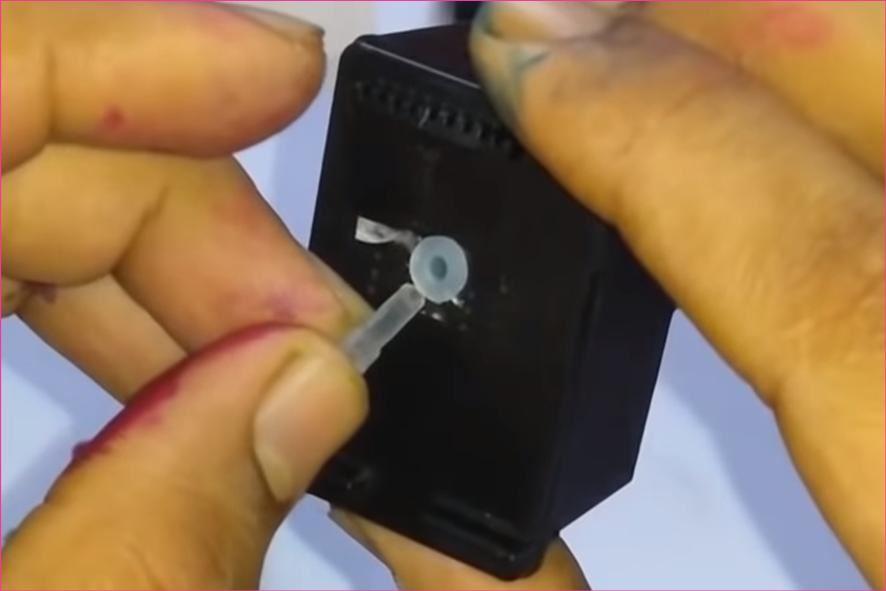

Falls noch nicht passiert, setz die Schlauchsystemwinkel in die Schläche ein.

Fülle die Tanks.

Nun hebe das CISS / Schlauchsystem etwas an, damit sich die Zulaufsschläuche mit Tinte füllen. Kurz bevor diese vorne ankommt, stell die Schlauchsystemtanks einfach auf den Tisch und das System sollte aufhören zu laufen. Wenn nicht, dann klemm die Schläuche ab.

Den meisten Systemen liegt eine Klammer dafür bei, wenn nicht, nimm eine Wäscheklammer oder etwas ähnliches.

Nun schließe die Schläuche nach Farbe passend an die Patronen an.

Achte bei der Farbpatrone darauf, das du auch die richtige Farbe in die richtige Patronenkammer drin hast. Ansonsten läuft die falsche Tinte in die entsprechende Farbe und die Patrone kann nicht mehr richtig drucken.

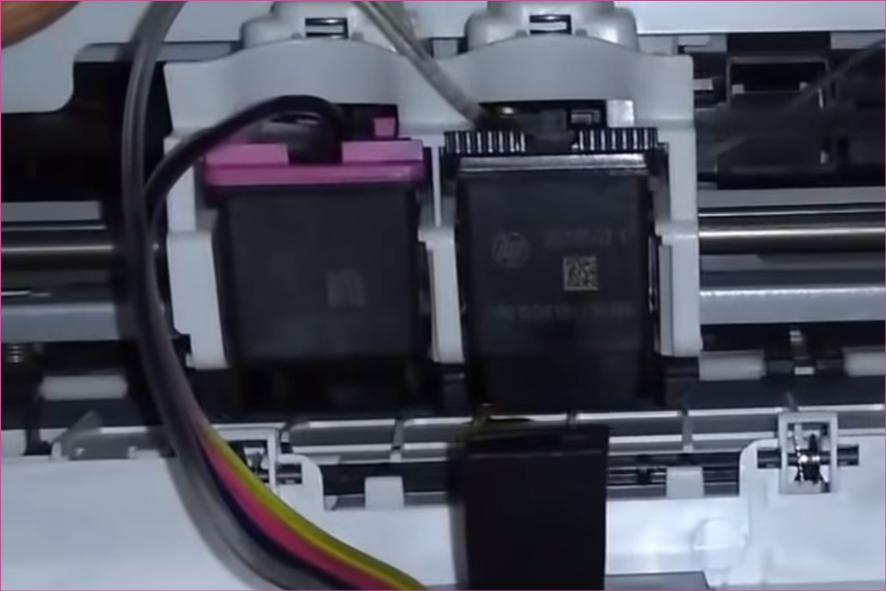

Nun können die Patronen in den Drucker gesetzt werden.

Den meisten CISS / Schlauchsystemen liegt noch eine selbstklebende Schlauchhalterung bei. Diese dient dazu den Schlauch im Drucker zu arritieren damit dieser sich nicht verklemmt.

Blöderweise sind alle Drucker immer etwas anders aufgebaut, so das du selbst schauen musst, wo die optimale Position dafür ist.

Schlackert der Schlauch zuviel im Drucker herum, wirst du das hören, da der Schlauch dann das Drucken verhindert und dein Drucker in den Genralstreik geht, bis du das Problem beseitigt hast.

Druckerpatronentintentanks

oder auch Tintentankpatronen genannt: Im Unterschied zu den Druckkopfpatronen die oben beschrieben sind, ist es egal ob die Tintentankpatronen leer sind. Hier ist nur wichtig das die Patronen noch nicht lange leer sind, da die Patronen sonst durchtrocknen können und dann unbrauchbar sind. Ansonsten ist das Prinzip des Aufbaus das gleiche.




Ersatzteile:

Hast du was beim Einbau kaputtgemacht, dann findest du hier Ersatzteile.
